Примеры 3D визуализация результатов расчета рассеивания из УПРЗА "Эколог" вер. 3, с помощью средств ArcGIS.

Произведен расчет рассеивания контрольного примера из УПРЗА "Эколог" вер. 3.
Расчет произведен для 0301 веществ при фиксированном направлении и скорости ветра.
Высота расчетных площадок от 2 до 30 метров с шагом 4 м.

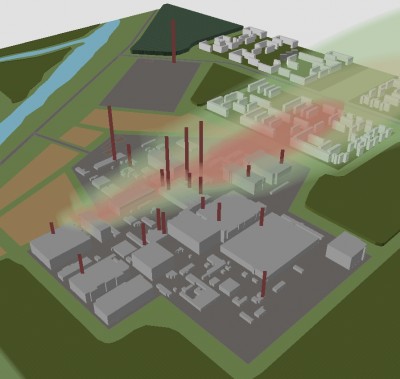

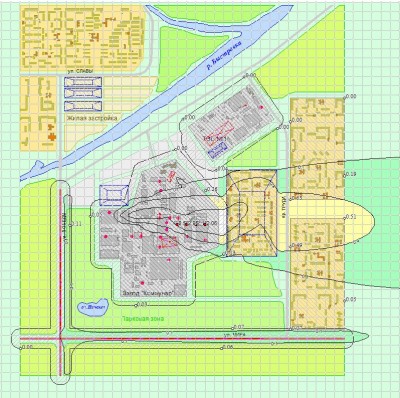

Визуализация построена для изолиний 0,1 ПДК, 0,4 ПДК и 1 ПДК.

Ссылка на видео

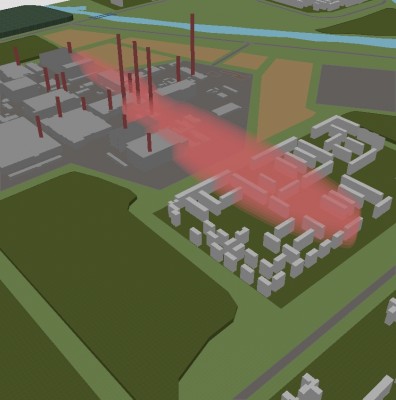

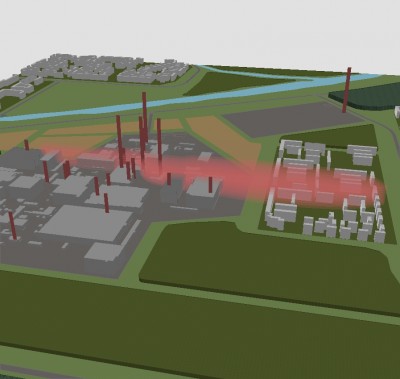

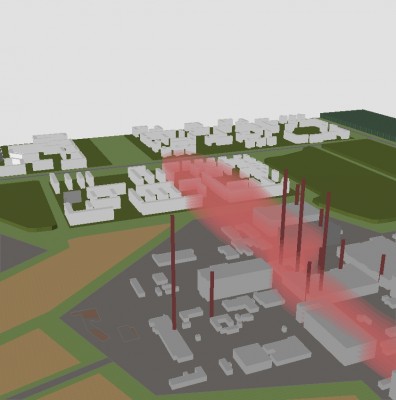

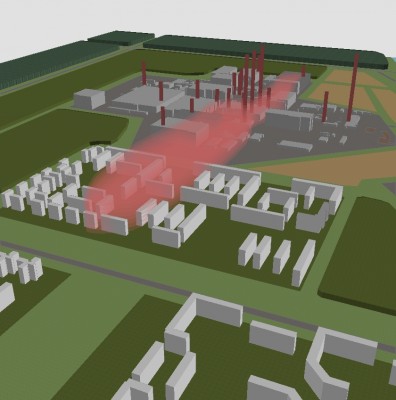

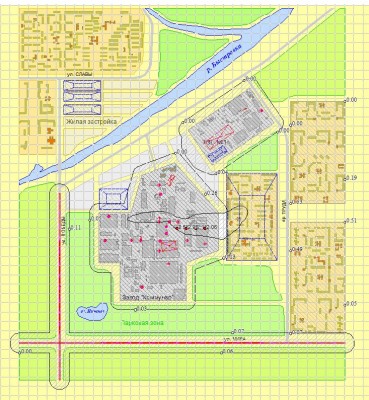

Визуализация построена для изолинии 1 ПДК.

Ссылка на видео

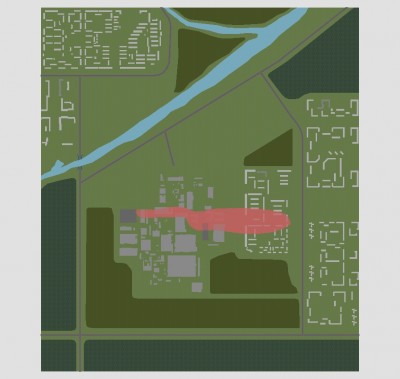

Скриншоты разных ракурсов.

Работа интересная, жаль не видно практического смысла, скорее демонстрация древности ОНД-86, ее полного пренебрежения рельефом, препятствиями и характером подстилающей поверхности (лес, поле, техногенка и т.п.). Ваша модель, насколько я вижу, абсолютно плоская, хотел бы я взглянуть на результаты в условиях горной местности, карьеров)). Не знаю какие приняты выбросы и источники, вижу лес труб, вокруг которых кристально чистый воздух и область 1 ПДК у самой поверхности земли, наверно стоило взять диапазон высот метров до 200 пускай и с меньшим шагом по высоте, чтобы "зонтик" увидеть.

Вертикальное распространение примесей некогда реализовывалось в ЭПК «Zone» (древний, сейчас не используется, но у нас на кафедре был, и я еще в своем дипломе чего-то пыталась считать в нем). Там получался некий срез по вертикали.

Так 3D-моделирование планируется в новых версиях УПРЗА?

Картинки показывают не возможности ОНД-86, а возможности экспорта результатов в форматах GIS программ с последующей обработкой. Безусловно, можно было продлить ряд высот и увидеть факела непосредственно из труб, но думаю что из этого примера и так достаточно понятно, что можно это сделать.

Так 3D-моделирование планируется в новых версиях УПРЗА?

Возможно, но зачем? На это есть специальный программы. Достаточно что УПРЗА "Эколог" ("Эколог-Шум") умеют сбрасывать результаты в нужных им форматах. И если кому-либо нужны 3D картинки, то они их могут при желание сделать уже сейчас.

Представление результатов, полученных по ОНД-86, в виде 3D-моделей мне представляется, как тюнинг телеги. С бубенцами, канделябрами, разукрашенными оглоблями. Это конечно красиво, но без практического смысла. Тем более в свете обсуждения перспективности технических нормативов.

eko-ksv, + 100500.
Просто обратили внимание, что в последнее время повышенный интерес к 3D картинкам. Решили показать, что наши программы уже лет 10 как это умеют делать.
Это просто демонстрация возможностей использования ГИС программ в связке с нашими программами (УПРЗА "Эколог" вариант "Стандарт", "Газ", "Мега" и "Эколог-Шум" вариант "Стандарт"). При желании можно нарисовать любую карту. Если это по каким-либо причинам нужно.

А написать краткую инструкцию, как сделать такую 3D-картинку можете?
Желательно в бесплатной GIS, поддерживающей работу из командной строки.

Hunter23071985, если интересно пишите в личку

Пожалуйста, подскажите, как Вы сделали такую прекрасную визуализацию? За основу брали полилинии разных высот c определенным значением ПДК и иcпользовали что-то из инструментов 3D Analyst?

Rina32 писал(а):Пожалуйста, подскажите, как Вы сделали такую прекрасную визуализацию? За основу брали полилинии разных высот c определенным значением ПДК и иcпользовали что-то из инструментов 3D Analyst?

Да, это изолинии в 1 ПДК по разным высотам. По-моему, до 30 м. Тут всё просто - мы сделали их полупрозрачными, в итоге получилось такое "облако". 3D Analyst тут не нужен, для визуализации использовали ArcScene.
Там, где изолиний больше (разноцветное облако), мы использовали несколько значений ПДК, задавая им разные цвета.
