День добрый.

Линейка в ГИСе не появилась?

Можно ли сделать так, чтобы векторная графика подложки была поверх слоя заливки между результатами? Чтобы прозрачность в изолиниях можно было поставить 0 и видеть при этом генплан предприятия.

hawkress писал(а): Линейка в ГИСе не появилась?

Пока нет. Появится.

hawkress писал(а): чтобы векторная графика подложки

Векторная и растровая, это разные вещи.

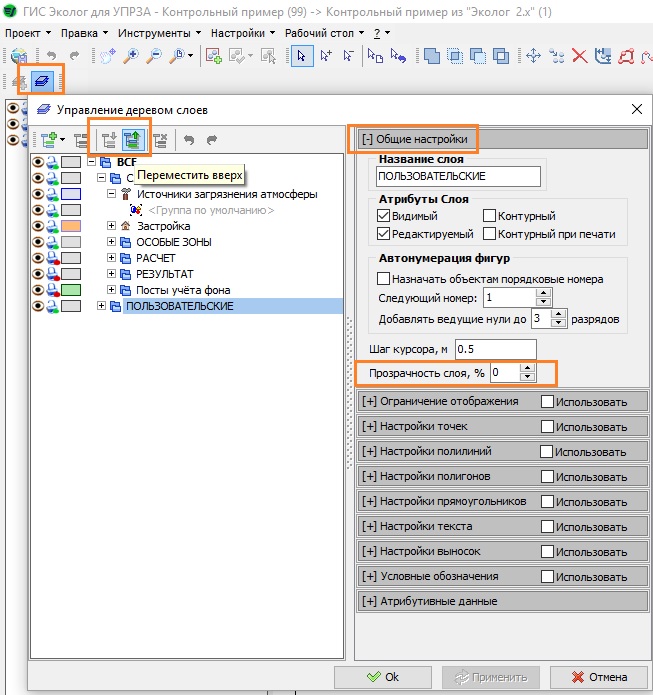

1. Вы можете настроить прозрачность для любого слоя от 0 до 100%
2. Вы можете перемещать слои относительно друг друга. А по поводу общего изменения прозрачности изолиний, смотрите здесь http://forum.integral.ru/viewtopic.php?f=29&t=19175
пункт 12.

Вадим Зыков писал(а): 1. Вы можете настроить прозрачность для любого слоя от 0 до 100%2. Вы можете перемещать слои относительно друг друга.

СеменСеменыч! Это как-то мимо меня прошло, что слои отрисовываются в том порядке, как они отсортированы. Спасибо!

M!	Рекомендую ознакомиться с правилами форума. http://forum.integral.ru/rules#rule1.6.5 http://forum.integral.ru/rules#rule2.4

Хотелось бы, чтобы можно было использовать общие элементы графики и расчетных точек для УПРЗА "Эколог" 4 и Эколог Шум 2.
У них же, вроде, даже базы ГИС одинаковые, а почему-то даже общая подложка не получается (или я просто опять чего-то не умею и не знаю ).

Mariery, сейчас часть действительно общих слоев переносится автоматически, например группа слоев "Особые зоны" (пром. зона, СЗЗ, и т.д.). Что касается расчетных точек, то тут не все так очевидно и при расчете рассеивания они могут быть совсем не таким как при акустических расчетах.

Если нужно перенести какой-либо слой, который автоматически не переносится, то можно поступить таким образом:
1. Выделить фигуру или группу фигур, которую нужно перенести.
2. Через меню "Инструменты" скопировать их в буфер обмена.
3. Создать пользовательский слой.
4. Вставить в него скопированные фигуры из буфера обмена.

Когда проект будет открыть другой программой, то нужно будет их обратной последовательностью скопировать в нужный вам служебный слой.

Позволяют ли инструменты ГИС-Эколог строить охранные зоны (полигоны) от линий?

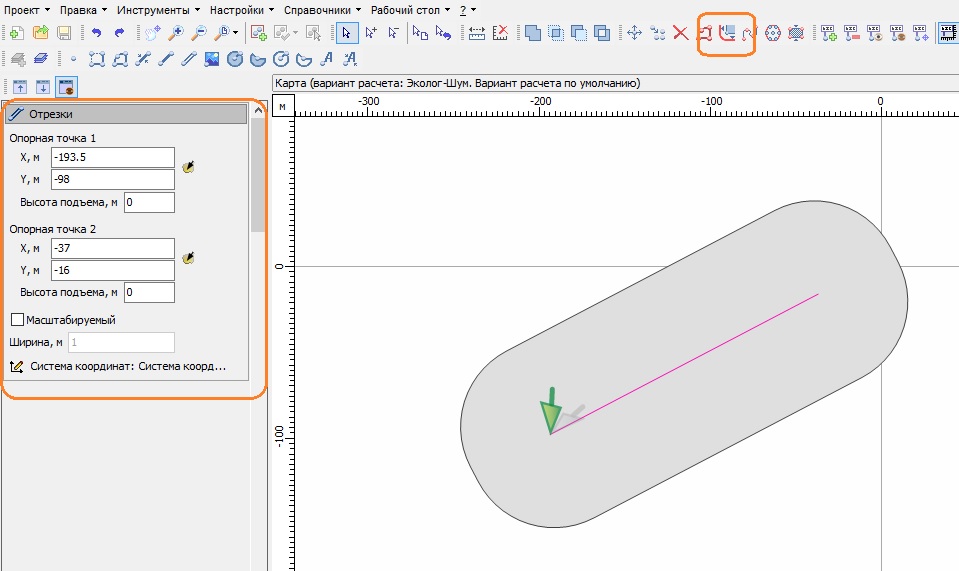

Это можно сделать и сейчас. Функция называется "Создание буферной зоны... ".
Созданную буферную зону далее можно скопировать в нужный слой.

Про недопустимые символы в названии слоев пост:
Довольно милый баг dxf-писалки в ГИС-Экологе: если в названии слоя в ГИС-Экологе присутствует недопустимый символ, то при экспорте топоосновы в dxf-файл программа невозмутимо запишет этот символ в файл, хотя должна бы заменить его на подчеркивание, поскольку формат AutoCAD R12 (AC1009) не допускает использование таких символов. Совершенно жизненная ситуация, у меня уже второй раз: топооснову в ГИС я отправляю dxf файлом формата AutoCAD 2004 (AC1021), в котором есть слой от генпланистов "GO+ZO", т.е. горный отвод+земельный отвод. AC1021 допускает такое название, ГИС спокойно принимает файл, я выполняю все нужные работы, экспортирую из ГИС в dxf источники выброса для нанесения на карту, Автокад не открывает файл, пишет "Недопустимое имя элемента таблицы GO+ZO в строке 232. Испорченный или неполный входной DXF-файл -- импорт чертежа не выполнен."

Создаю рабочий файл в ГИС-Эколог, экспортирую его в dxf, открываю его в Автокаде, добавляю "новые полигоны" путем построения в Автокаде замкнутых полилиний, сохраняю в dxf, импортирую dxf в ГИС-Эколог, пытаюсь перенести "новые полигоны" в соответствуюшие слои для последующей работы (промзона, жилая зона, охранная зона и т.д.) и сделать этого не могу, поскольку "новые полигоны" построены в Автокаде инструментом полилиния, а в слоях промзона, жилая зона и охранная зона могут располагаться только полигоны.
Вопрос: как построить в Автокаде такую фигуру, чтобы она могла быть "воспринята" ГИС-Эколог, как полигон для его переноса в интересующие слои?

Необходимо до перевода поллинии в слой "Особые зоны" преобразовать его полигон. Если полилиния не замкнута, то ее нужно вначале замкнуть.
