Расчет поясов ЗСО

[911]

Помогите найти "Рекомендации по гидрогеологическим расчетам для определения границ второго и третьего поясов санитарной охраны подземных источников хозяйственно-питьевого водоснабжения Москва, ВНИИВОДГЕО, 1983г" или поделитесь, пожалуйста, расчетом поясов ЗСО скважин.

[VadimV]

У меня нет 50 м для организации 1 пояса, а организовать зону как то надо.

Есть два пути:
1. Убрать жилье.
2. Убрать скважину.

[Лёха]

Агат, согласно п. 2.2.1.1. СанПиН "2.1.4.1110-02" Граница первого пояса устанавливается на расстоянии не менее 30 м от водозабора - при использовании защищенных подземных вод и на расстоянии не менее 50 м - при использовании недостаточно защищенных подземных вод.
ОПРЕДЕЛИТЕ ЗАЩИЩЕННОСТЬ эксплуатируемого горизонта. Ради бога, не занимайтесь х..ней, не сыпьте туда ничего, вы можете УХУДШИТЬ состояние данного водозабора.
вот пример с одного из профильных сайтов

Спойлер

В связи надежной защитой водоносного горизонта от поверхностного загрязнения, согласно СанПиН 2.1.4.1110-02 «Зоны санитарной охраны источников водоснабжения», граница первого пояса устанавливается на расстоянии не менее 30 м от скважины, с возможностью уменьшения до 15 м по согласованию с Федеральной службой по надзору в сфере защиты прав потребителей и благополучия человека. К обоснованию уменьшения ЗСО 1 пояса можно отнести следующие мероприятия:
- отсутствие вокруг скважин потенциальных источников загрязнения,
- запроектированные канализационные сети, отводящие хозяйственно-бытовые, производственные и ливневые стоки на очистные сооружения,
- при бурении скважин до вскрытия эксплуатируемого водоносного горизонта произведена затрубная цементация, что позволило не допустить смешения подземных вод водоносного горизонта с вышележащими водами ("верховодка", фильтрующиеся атмосферные осадки) и поверхностными стоками,
- предусмотрено устройство герметизированного оголовка, согласно требованиям СниП 2.04.02-84 «Водоснабжение.», СанПиН 2.1.4.1110-02 «Зоны санитарной охраны источников водоснабжения» (типовая серия представлена в графике), который также исключает проникновение загрязняющих веществ в скважину,
- водоносный горизонт защищен мощной толщей зоны аэрации - 110м, что подтверждается указанными выше расчетами,
- поверхность территории комплекса в настоящее время заасфальтирована.
Таким образом, в нашем случае при выше указанных благоприятных гидрогеологических условиях, защищенности водоносного горизонта от просачивания поверхностных загрязнений, а также при соблюдении мероприятий по защите эксплуатируемого горизонта при бурении, в соответствии с СанПиН 2.1.4.1110-02 «Зоны санитарной охраны источников водоснабжения» границу I пояса ЗСО допускается уменьшить до 15 м.

Спойлер

Автор: Нахапетян А.К.
Рассматривается ряд несоответствий требований СанПиН современным гидрогеологическим представлениям о защищенности подземных вод.

Ключевые слова: защищенность, зоны санитарной охраны, водозабор подземных вод.

Оценка защищенности (в англоязычной литературе — уязвимости) подземных вод питьевого назначения имеет крайне существенное значение при планировании мероприятий по их охране и, в первую очередь, при определении границ отдельных поясов зон санитарной охраны (ЗСО). В зависимости от признания подземных вод защищенными или незащищенными размеры отдельных поясов ЗСО могут существенно меняться. В первую очередь, это относится к размерам 1-го пояса, устанавливаемым директивно. Между тем четкие критерии разграничения подземных вод по степени защищенности в нормативной базе отсутствуют.

Согласно СанПиН 2.1.4.1110-02 «Зоны санитарной охраны источников водоснабжения и водопроводов питьевого назначения» [5], в качестве основного и единственного критерия защищенности подземных вод принимается наличие сплошной водоупорной кровли, исключающей возможность местного питания в пределах зон санитарной охраны. Согласно этому критерию, подземные воды, извлекаемые водозабором, подразделяются на защищенные и недостаточно защищенные. В зависимости от наличия сплошной водоупорной кровли водоносного горизонта определяется радиус 1-го пояса ЗСО — 30 или 50 м, а также время продвижения микробного загрязнения с потоком подземных вод, использующееся при расчете радиуса 2-го пояса ЗСО.

С гидрогеологической точки зрения данное определение некорректно, так как в абсолютном большинстве случаев местное питание водоносных горизонтов присутствует, но может составлять малую долю водного баланса исследуемой территории. Понятие защищенности применительно к водозаборам в целом является способностью геологической среды препятствовать попаданию загрязняющих веществ в добываемые подземные воды.

Существующие методы оценки защищенности условно подразделяются на 3 группы: гидрогеологического районирования и индексно-рейтинговые; параметрические и моделирования [6]. Первая группа позволяет провести только качественную оценку защищенности и непригодна применительно к расчетам зон санитарной охраны. Вторая и третья группы позволяют провести количественную оценку защищенности подземных вод исследуемой территории, что необходимо при определении границ ЗСО.

Очевидно, что размер 1-го пояса не может зависеть от защищенности подземных вод, так как выполняет функции защиты участка размещения водозабора и водозаборных сооружений от случайного или умышленного загрязнения и повреждения. Так как территория 1-го пояса ЗСО выполняет исключительно охранные функции водозаборных сооружений, которые могут и должны обеспечиваться исключительно техническими средствами, целесообразно пересмотреть двухвариантную систему защищенных (30 м) или недостаточно защищенных (50 м) подземных вод в зависимости от наличия сплошной водоупорной кровли над целевым водоносным горизонтом. Это особенно актуально в связи с введением нового земельного кодекса, предусматривающего отчуждение земель первого пояса ЗСО, что зачастую при таких требованиях невозможно в современных условиях плотной застройки населенных пунктов. Также сокращение размера 1-го пояса логично и весьма желательно для неосвоенных территорий. В качестве примера можно рассмотреть типовые перекачивающие площадки нефте- и газопроводов Сибири и Дальнего Востока России. Площадки часто расположены в глухой тайге на удалении 20–30 км от населенных пунктов. Водозаборы планируется располагать не ближе 1 км от планируемой к застройке территории. При соблюдении требований СанПиН размер 1-го пояса для недостаточно защищенного источника составит 10000 м2, в то же время, если не учитывать защищенность как критерий для оценки размера 1-го пояса ЗСО, то его можно сократить до 3600 м2 и более, что в свою очередь значительно сократит стоимость отчуждаемой территории.

При оценке защищенности подземных вод в настоящее время все реже используется совместный расчет вертикальной и горизонтальной составляющих времени перемещения загрязняющего вещества к водозаборным скважинам в пользу упрощенного горизонтального движения загрязнителя. При должном гидрогеологическом обосновании использование совместного расчета по различным разработанным методикам [1–4] позволяет значительно сократить величину расчетных 2-го и 3-го поясов санитарной охраны. Так, для одиночных водозаборов, перекрытых достаточно мощной толщей слабопроницаемых отложений (где время продвижения микробного загрязнения меньше времени фильтрации через водоупорную кровлю), возможно совмещение 1-го и 2-го поясов санитарной охраны.

Непосредственно после определения границ этих поясов необходимо проведение дополнительного натурного обследования территории для оценки промышленно-хозяйственной обстановки. Указанное обследование позволит уточнить размеры поясов зон санитарной охраны с учетом расположения на территории различных объектов, способных повлиять на поток подземных вод.

В современное время активно развиваются и совершенствуются технологии обеззараживания воды. Их относительно невысокая стоимость, а также необходимость их применения в условиях возможности вторичного биозагрязнения позволяет говорить об отсутствии прямой связи между качеством добываемой воды и защищенностью подземных вод и соответственно о необходимости проведения расчета радиуса 2-го пояса санитарной охраны водозабора. В то же время мероприятия, предусмотренные пунктом 3.2.3 СанПиН для 2-го пояса, весьма разумны, и их выполнение необходимо даже при условии комплексного обеззараживания добываемых вод.

Таким образом, по мнению автора, необходима разработка рекомендаций по обоснованию границ отдельных поясов ЗСО в зависимости от степени защищенности подземных вод, учитывающих геоморфологические, геогидрологические и непосредственно гидрогеологические факторы, определяющие безопасность добываемых хозяйственно-питьевых вод.

Также желательна разработка типизации, учитывающей вышеперечисленные факторы, способная упростить выбор методики расчета радиусов поясов зон санитарной охраны водозаборов, а также рекомендаций по корректировке СанПиН 2.1.3.1110-02.



ЛИТЕРАТУРА

Лехов А.В. Физико-химическая гидрогеодинамика: учебник. — М.: КДУ, 2010.
Минкин Е.Л. Гидрогеологические расчеты для выделения зон санитарной охраны водозаборов подземных вод. — М.: Недра, 1967.
Орадовская А.Е., Лапшин Н.Н. Санитарная охрана водозаборов подземных вод. — М.: Недра, 1987.
Рекомендации по гидрогеологическим расчетам для определения границ зон санитарной охраны подземных источников хозяйственно-питьевого водоснабжения. — М.: ВНИИВОДГЕО, 1983.
Санитарные правила и нормы СанПиН 2.1.4.1110-02 «Зоны санитарной охраны источников водоснабжения и водопроводов питьевого назначения».
Шестопалов В.М., Богуславский А.С., Бублясь В.Н., Руденко Ю.Ф. Методические подходы к оценке защищенности и уязвимости подземных вод / Современные проблемы изучения и оценки эксплуатационных ресурсов питьевых подземных вод: матер. междунар. науч.-пр. конф. — Киев, 2008. — С. 54–80.

Если границы первого пояса ЗСО выходят за пределы земельного участка под объект и сокращение по каким либо причинам невозможно, то нужно оформить земельный участок в аренду или собственность в границах первого пояса ЗСО.

[Агат]

Лёха, Вы имеете ввиду определить защищенность эксплуатируемого горизонта по величине времени просачивания загрязненных вод или как- то по другому. Величину времени просачивания я посчитала. Что касается участка, где расположена скважина, то она в собственности. Участки рядом расположенные - они тоже в собственности, только других людей.

[profiman]

Защищенность водоносного горизонта определяется исходя из глубины его залегания и состава грунта над ним. Четких рекомендаций по этому вопросу нет, поэтому каждый разработчик обосновывает защищенность исходя из своего понимания. Я в своей практике обосновываю защищенность следующим: при наличие в составе грунта слоя глины свыше 3-5 метров, или глинистых отложений 5-7 метров, глубины более 100 метров, отсутствии вблизи водных объектов и т.д.

[VadimV]

Интересно. У нас экспертиза без заключения гидрогеологов из центра государственного мониторинга геологической среды даже не будет никакие расчеты смотреть.

[Лёха]

VadimV, спасибо большое за ценное, обоснованное документами и подкрепленное личным опытом замечание :)))))

[VadimV]

Ви так говорите, как будто это плохо. Лучше, разумеется, сослаться на какой-нить форум, профильный. Мое же замечание всего лишь преследует цель обратить внимание вопрошающего, на его местные реалии.

[DrLexus]

Доброго времени суток!

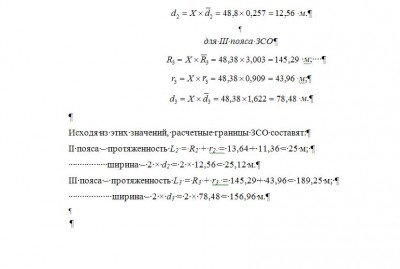

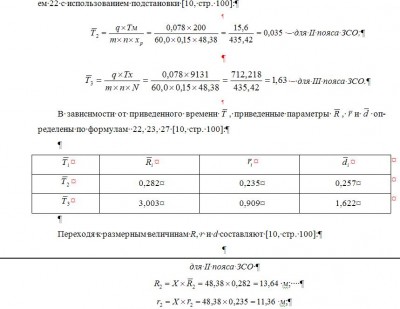

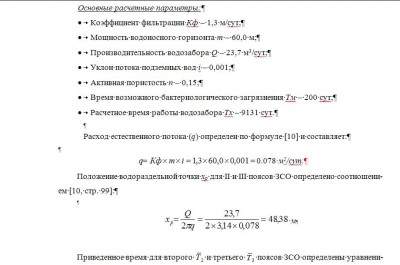

Прилагаю скрины расчетов ЗСО, просьба посмотреть на наличие ошибок. Заранее спасибо

Добавлено after 35 seconds:
Re: Расчет поясов ЗСО
скрины идут в обратном порядке

[lana_11111]

добрый день, давно вас читаю, спасибо за полезную информацию
подскажите, пжл, в каких случаях нужно совмещать 1 и 2 пояс зсо? это зависит от пожеланий заказчика? если горизонт защищенный, нет никаких потенциальных источников загрязнений на ближайшей территории, 1 пояс в идеальном состоянии и уже имеет заключение сэс, можео ли и второй совместить с первым? или, если не просят, то и не надо? а третий? в каких случаях можно уменьшить третий?

[Лёха]

lana_11111, подскажите пожалуйста а как вы получили СЭЗ отдельно на пояс строгой охраны?
