ГИС Эколог

Сообщение Антонина86 »

Коллеги, добрый день.
Помогите, пожалуйста.
Только начинаю делать ПДВ. Немного работала в УПРЗА-3, сейчас осваиваю УПРЗА-4. Делаю карты рассеивания. И их вид меня смущает...

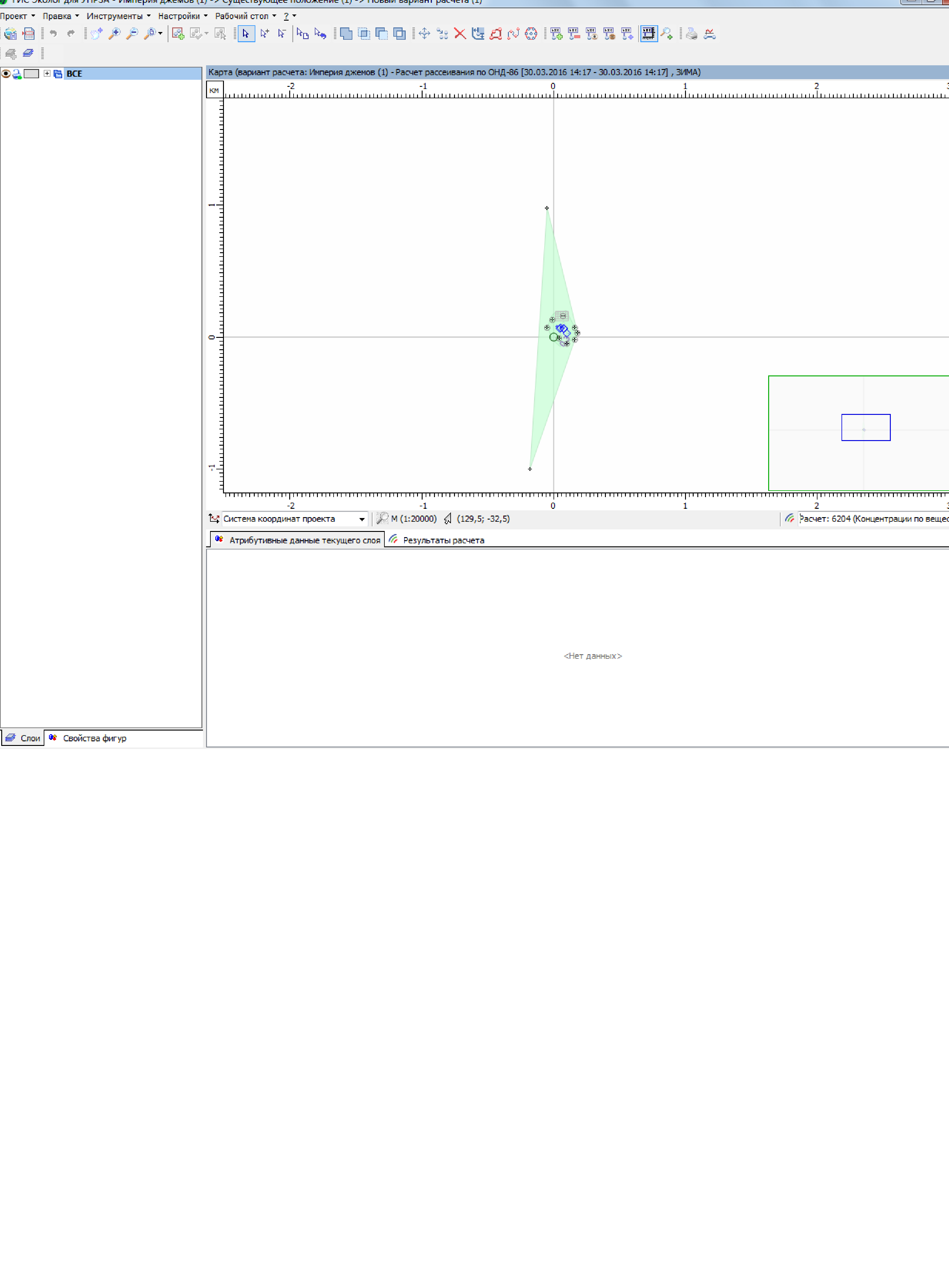

Откуда на карте берется треугольник??? Вроде изолинии всегда в виде окружностей были.... где что не так забила? заранее всем спасибо!
Вложения

Теги:



Yasva

Медаль за развитие Медаль за помощь
Эколог
Сообщения: 225
Зарегистрирован: 08 окт 2013, 22:00
Награды: 2
Откуда: Санкт-Петербург
Благодарил (а): 17 раз
Поблагодарили: 80 раз

Re: ГИС Эколог

Сообщение Yasva »

Расчетные точки за пределами расчетной площадки. Две точки улетели. Посадку площадки тоже проверьте

Аватара пользователя

NatashaDB
Новичок
Сообщения: 16
Зарегистрирован: 16 ноя 2015, 10:55
Благодарил (а): 11 раз
Поблагодарили: 1 раз

Re: ГИС Эколог

Сообщение NatashaDB »

Возможно что высота расчетной площадки не верно задана.

Аватара пользователя

Dimitrey

Медаль за помощь
Заслуженный эколог
Сообщения: 484
Зарегистрирован: 06 апр 2007, 22:49
Награды: 4
Откуда: Ново-Талицы
Благодарил (а): 102 раза
Поблагодарили: 231 раз
Контактная информация:

Re: ГИС Эколог

Сообщение Dimitrey »

1. Или расчетная площадка вообще не задана (а та, что была по умолчанию - удалена). Если нет расчетной площадки, то добавьте ее.
2. Или расчетная площадка очень маленькая, а расчетные точки на большом расстоянии от территории (около 1 км, судя по рис.). Если расчетные точки и должны быть так далеко, то и площадку сделайте побольше, где-нибудь 1500м * 1500 м.
3. Или расчетные точки и площадка на разных высотах.

Но скорее всего 1-ый вариант. У меня такая же картинка получилась, когда удалил расчетную площадку.
Подробный и понятный видеокурс по УПРЗА "Эколог" 4.50
http://uprza.ru/kurs4/


nightroad

Медаль за помощь
Эколог
Сообщения: 384
Зарегистрирован: 21 май 2010, 10:16
Награды: 2
Откуда: Далеко
Благодарил (а): 40 раз
Поблагодарили: 135 раз

Re: ГИС Эколог

Сообщение nightroad »

В режиме "Исходные данные" не удается вставить из импортированной топосновы dxf фигуры в служебный слой "Застройка". При этом в Эколог-Шум такой метод реализован. Поясните, пожалуйста, с чем это связано.


Аватара пользователя

Вадим Зыков
Интеграл
Сообщения: 4850
Зарегистрирован: 27 июн 2005, 13:41
Откуда: Санкт-Петербург
Благодарил (а): 230 раз
Поблагодарили: 1995 раз
Контактная информация:

Re: ГИС Эколог

Сообщение Вадим Зыков »

Все дело в ОНД-86, где застройка строго прямоугольная (в объеме параллелепипед). Поэтому что бы избежать неправильно импортированных фигур из других форматов, запрещено это делать. В "Эколог-Шум" нет этого ограничения, так как в методиках нет ограничений по форме препятствий.
Интегрируй форум в Яндекс
P.S. Вопросы по работе с программами или выбору программ прошу писать либо на форуме в соответствующих темах, либо по электронной почте. В ЛС на такие вопросы не отвечаю. Прошу понять правильно.

Аватара пользователя

Наташkа
Новичок
Сообщения: 28
Зарегистрирован: 07 авг 2015, 07:01
Благодарил (а): 37 раз

Re: ГИС Эколог

Сообщение Наташkа »

Здравствуйте. Подскажите пожалуйста, что делать, все изолинии рисуются от угла расчетной сетки.


eko-ksv

Медаль за развитие Звезда за помощь
Заслуженный эколог
Сообщения: 909
Зарегистрирован: 24 фев 2007, 15:35
Награды: 2
Откуда: Ростов-на-Дону
Благодарил (а): 195 раз
Поблагодарили: 266 раз

Re: ГИС Эколог

Сообщение eko-ksv »

Измените размер расчетного прямоугольника так, чтобы ИЗА находились приблизительно в его центре.

Аватара пользователя

элпис
Заслуженный эколог
Сообщения: 333
Зарегистрирован: 26 окт 2009, 09:11
Откуда: Череповец
Благодарил (а): 37 раз
Поблагодарили: 32 раза

Re: ГИС Эколог

Сообщение элпис »

Добрый день, подскажите как на выносках сделать "ножку" в ГИС.

Аватара пользователя

Dimitrey

Медаль за помощь
Заслуженный эколог
Сообщения: 484
Зарегистрирован: 06 апр 2007, 22:49
Награды: 4
Откуда: Ново-Талицы
Благодарил (а): 102 раза
Поблагодарили: 231 раз
Контактная информация:

Re: ГИС Эколог

Сообщение Dimitrey »

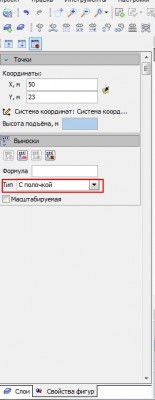

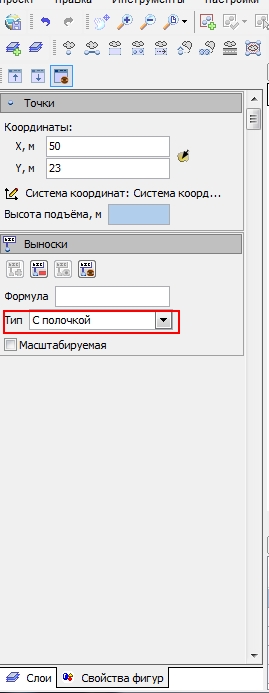

Установите тип выноски "с полочкой".
Вложения
Подробный и понятный видеокурс по УПРЗА "Эколог" 4.50
http://uprza.ru/kurs4/
