Добрый день!
После проведения расчета в программе и выбора результатов расчета, появляется карта расчета с изолиниями, при этом объекты служебных слоев остаются видимыми, а объекты пользовательские нет. Поясните пожалуйста с чем это может быть связано?

Связано это с тем, что слой отвечающий за заливку изолиний находится выше пользовательских слоев и прозрачность этого слоя пока не настраивается, поэтому заливка перекрывает пользовательские слои.

Сейчас вы можете поступить следующим образом:

1. Отключить отображение заливки

Меню "Настройки" - "Настройки отображения изолиний" - снять галочку "Использовать заливку".

2. Переместить группу "ПОЛЬЗОВАТЕЛЬСКИЕ" выше "СЛУЖЕБНЫЕ"

Кнопка с изображением трех листиков (над деревом слоев), откроется окно "Управление деревом слоев". В этом окне выбрать "ПОЛЬЗОВАТЕЛЬСКИЕ" и переместить эту группу вверх.

Вадим Зыков (Интеграл) писал(а): 2. Переместить группу "ПОЛЬЗОВАТЕЛЬСКИЕ" выше "СЛУЖЕБНЫЕ"

тогда пользовательские слои перекроют всю необходимую информацию... например: под подложкой не будет видно особых зон, препятствия и источников шума (видны остаются только выноски)

SergeyU, по подложке есть отдельная тема - "Подложка в Эколог Шум-2". Предлагаю не мешать все в одной теме.
P.S. Нужно настроить прозрачность определенного цвета в подложке. Напишу в теме - "Подложка в Эколог Шум-2".

Вадим Зыков (Интеграл) писал(а):SergeyU, по подложке есть отдельная тема - "Подложка в Эколог Шум-2". Предлагаю не мешать все в одной теме.
P.S. Нужно настроить прозрачность определенного цвета в подложке. Напишу в теме - "Подложка в Эколог Шум-2".

Подложка только пример. :) если я нарисую на пользовательском слое полигон, то он собой перекроет все предыдущие слои. :)

Понятно. В таком случае, только используя способ с прозрачной для программы подложкой.
Реализацию полупрозрачных изолиний взяли на заметку. Возможность будет реализована, но следует подождать. Этот вопрос не очень простой.

Доброго времени суток.
Заметил небольшой глючок. программа версии 2.0.0.2272.

убрал заливку изолиний. через настройки отображения изолиний. сохранил проект. закрыл.
открываю проект о новой -- при выборе частоты УЗД, появляются изолинии с заливкой. захожу в настройку отображения изолиний -- галка "использовать заливку" не стоит. потыкал галку (включил-выключил). заливка исчезла.
при следующей загрузке она опять появилась.

П.С. тему конкретно такую не нашел, но вроде в этой рассматривалась прозрачность заливки. Поэтому чтобы не плодить темы -- пишу тут. :)

Вадим Зыков писал(а):Понятно. В таком случае, только используя способ с прозрачной для программы подложкой.
Реализацию полупрозрачных изолиний взяли на заметку. Возможность будет реализована, но следует подождать. Этот вопрос не очень простой.

На сегодняшний момент можно все-таки сделать изолинии полупрозрачными или нет? Очень хочется чтобы и пользовательский слой был виден и изолинии в цвете! [!help]

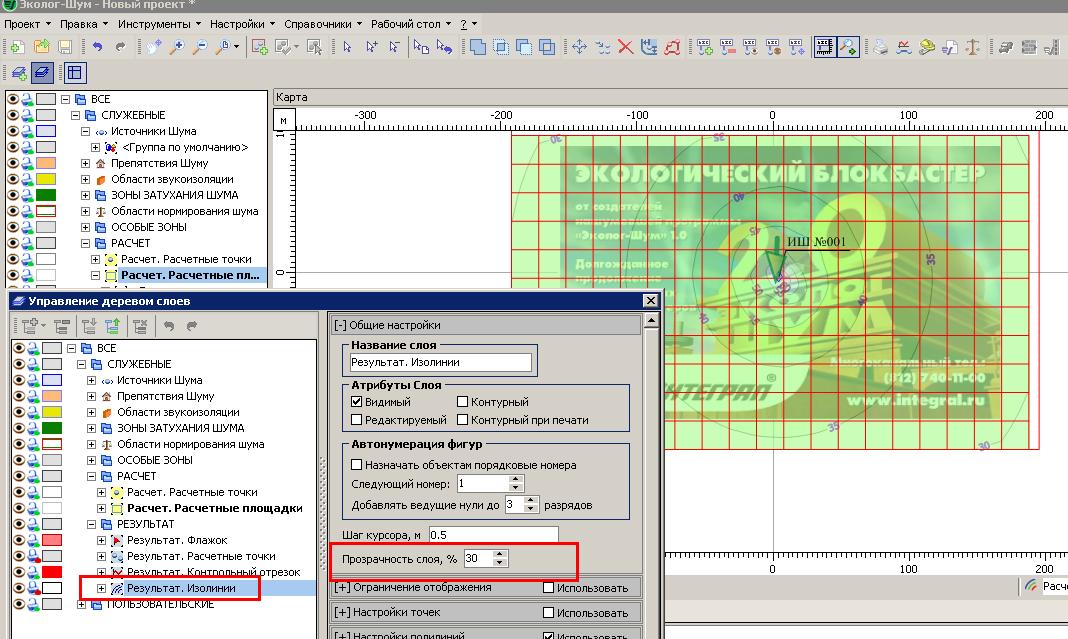

Тестируется версия 2.2. Есть возможность настройки полупрозрачности для любого слоя. Назвать точные даты выхода пока не представляется возможным, но примерно в течение месяца.
