Таблица "Источники, дающие наибольшие вклады"
Добавлено: 25 ноя 2009, 11:57
Таблица «Перечень источников, дающих наибольшие вклады в уровень загрязнения атмосферы» из «Методического пособия…», НИИ Атмосфера, 2005 г., стр. 126.
Данная таблица формируется только в том случае, если был произведен расчет рассеивания в УПРЗА «Эколог» с заданием на поиск вкладов в расчетных точках жилой зоны и границах СЗЗ.
Разберем два возможных варианта.
1. Все данные занесены в программу «ПДВ-Эколог» (наиболее правильный и легкий путь).
1.1. Передаем данные в УПРЗА «Эколог»
1.2. В графическом модуле УПРЗА «Эколог» можно создать особые зоны (жилая зона, СЗЗ), так как с этих зон можно будет импортировать точки для расчета автоматически.
После завершения работы с графическим модулем, перед его закрытием, карту обязательно нужно сохранить и связать с базой данных.
1.3. Создаем «Вариант расчета» и задаём задание на расчет.
Так как для формирования таблицы нам нужно знать вклады источников на границы жилой зоны и СЗЗ, то сделаем такое задание. Мы предварительно нарисовали особые зоны в графическом модуле программы поэтому сейчас мы можем автоматически импортировать точки с этих зон.
В данном случае мы импортировали по 20 точек с особых зон. Искать вклады во всех 20 точек СЗЗ нам показалось не целесообразно, поэтому мы ограничили программу 5-ю точками с максимальной концентрацией и в каждой из этих 5-ти точках программа найдет нам по 5-ть вкладчиков.
Необходимо запомнить где конкретно вы просили программу искать вкладчиков.
1.4. Производим расчет рассеивания, возвращаемся в программу «ПДВ-Эколог» и открываем меню «Таблицы» - «Источники, дающие наибольшие вклады в загрязнение (Метод. Пособие, 2005)»
Выбираем мероприятие, для которого будет формироваться таблица, далее создаем шаблон таблицы и выбираем его.
Таблицу можно формировать для разных мероприятий, при разных условиях расчета, поэтому есть возможность создания множества шаблонов. В поле «Наименование таблицы» вы можете указать условия, для которых формируется эта таблица.

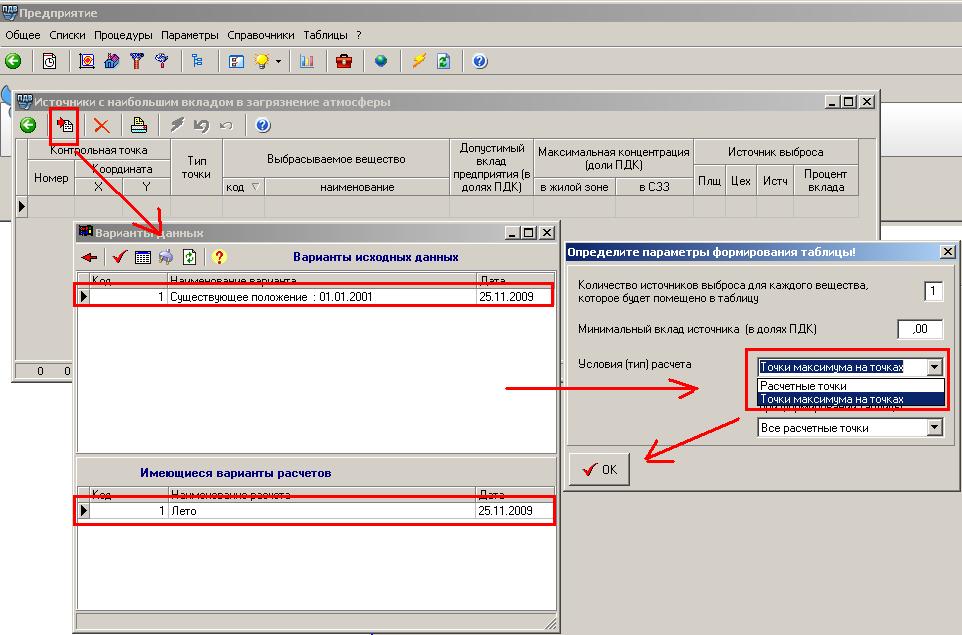

1.5. Открывается пустой шаблон таблицы, где нужно нажать на кнопку автоматического формирования таблицы. После чего программа предлагает вам выбрать вариант исходных данных и вариант расчета из УПРЗА «Эколог», на основании которых вы хотите сформировать таблицу.
После выбора нужных вариантов открывается форма «Определите параметры формирования таблицы», нам нужно указать, где в УПРЗА «Эколог» посчитаны вклады. Мы вклады считали в точках максимума расчетных точек.
После подтверждения таблица будет сформирована.
2. Все данные занесены в УПРЗА «Эколог».
Предположив что задание на расчет уже сделано и расчет произведен так как вам нужно.
2.1. Необходимо произвести «Экспорт» варианта исходных данных в int-формате в произвольный каталог.
В УПРЗА «Эколог» запомните, пожалуйста, в каком каталоге находятся исходные данные и результаты расчета рассеивания (указывается в названии программы в скобках). Дело в том, что в int формат сбрасываются только исходные данные, а результаты расчета всегда остаются в УПРЗА «Эколог».
2.2. В программе «ПДВ-Эколог» необходимо произвести импорт этого файла. Меню «Процедуры» - «Импорт INT файла», и открыть вариант исходных данных.
2.3. Теперь программе «ПДВ-Эколог» нужно сообщить, где находятся результаты расчета рассеивания. Для этого нажимаем на кнопу с изображением глобуса и в поле «Расположение данных…» указываем путь к рабочему каталогу УПРЗА «Эколог». Можно воспользоваться кнопкой «Синхронизация», тогда «ПДВ-Эколог» автоматически выберет путь к последнему выбранному рабочему каталогу УПРЗА «Эколог».
2.4. Далее можно формировать таблицу.
Данная таблица формируется только в том случае, если был произведен расчет рассеивания в УПРЗА «Эколог» с заданием на поиск вкладов в расчетных точках жилой зоны и границах СЗЗ.
Разберем два возможных варианта.
1. Все данные занесены в программу «ПДВ-Эколог» (наиболее правильный и легкий путь).
1.1. Передаем данные в УПРЗА «Эколог»
После завершения работы с графическим модулем, перед его закрытием, карту обязательно нужно сохранить и связать с базой данных.
Так как для формирования таблицы нам нужно знать вклады источников на границы жилой зоны и СЗЗ, то сделаем такое задание. Мы предварительно нарисовали особые зоны в графическом модуле программы поэтому сейчас мы можем автоматически импортировать точки с этих зон.
Необходимо запомнить где конкретно вы просили программу искать вкладчиков.
1.4. Производим расчет рассеивания, возвращаемся в программу «ПДВ-Эколог» и открываем меню «Таблицы» - «Источники, дающие наибольшие вклады в загрязнение (Метод. Пособие, 2005)»
Выбираем мероприятие, для которого будет формироваться таблица, далее создаем шаблон таблицы и выбираем его.
Таблицу можно формировать для разных мероприятий, при разных условиях расчета, поэтому есть возможность создания множества шаблонов. В поле «Наименование таблицы» вы можете указать условия, для которых формируется эта таблица.
После выбора нужных вариантов открывается форма «Определите параметры формирования таблицы», нам нужно указать, где в УПРЗА «Эколог» посчитаны вклады. Мы вклады считали в точках максимума расчетных точек.
2. Все данные занесены в УПРЗА «Эколог».
Предположив что задание на расчет уже сделано и расчет произведен так как вам нужно.
2.1. Необходимо произвести «Экспорт» варианта исходных данных в int-формате в произвольный каталог.
В УПРЗА «Эколог» запомните, пожалуйста, в каком каталоге находятся исходные данные и результаты расчета рассеивания (указывается в названии программы в скобках). Дело в том, что в int формат сбрасываются только исходные данные, а результаты расчета всегда остаются в УПРЗА «Эколог».
2.3. Теперь программе «ПДВ-Эколог» нужно сообщить, где находятся результаты расчета рассеивания. Для этого нажимаем на кнопу с изображением глобуса и в поле «Расположение данных…» указываем путь к рабочему каталогу УПРЗА «Эколог». Можно воспользоваться кнопкой «Синхронизация», тогда «ПДВ-Эколог» автоматически выберет путь к последнему выбранному рабочему каталогу УПРЗА «Эколог».
При формировании таблицы расчет рассеивания должен быть проведен с учетом фона или нет?
