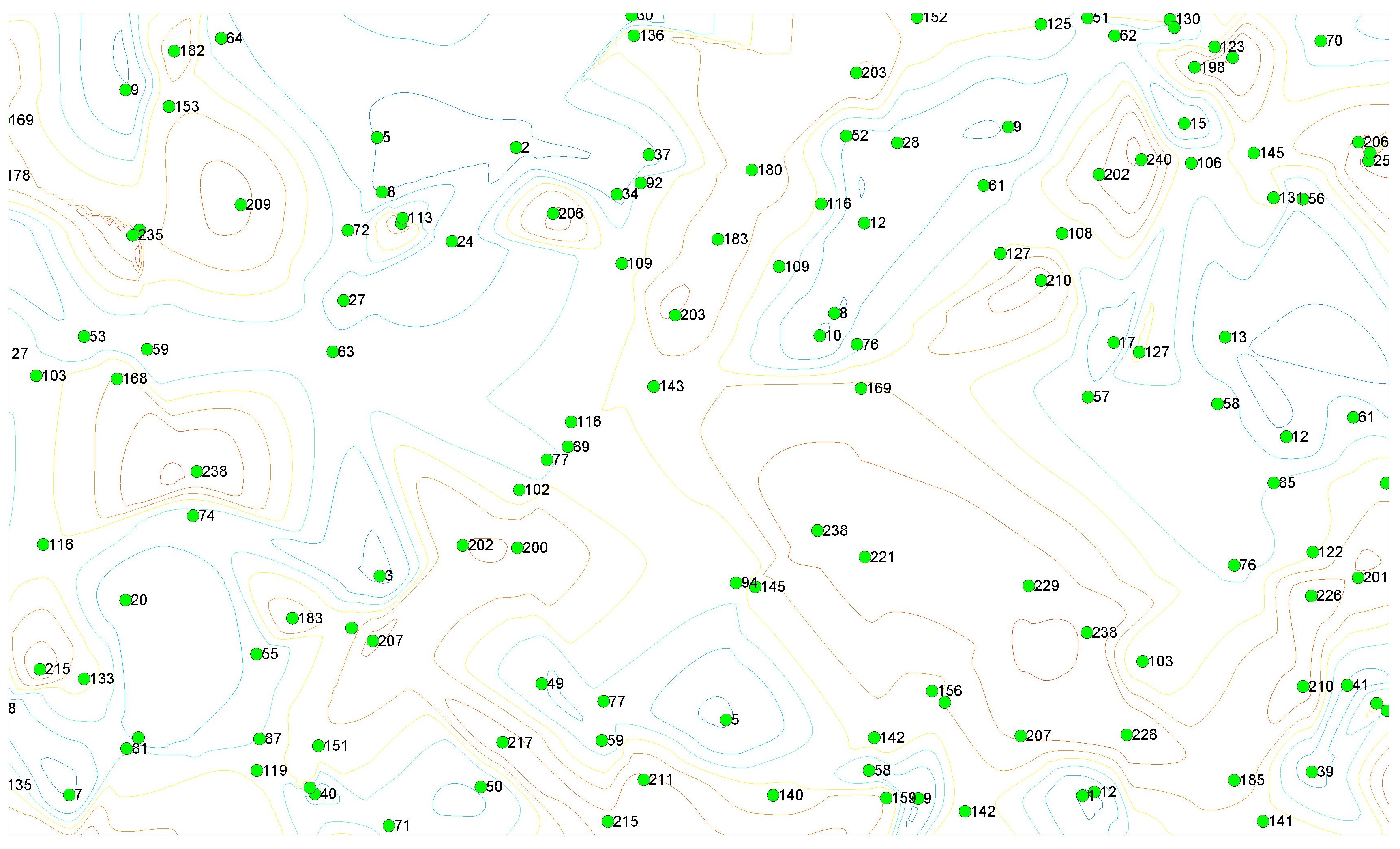

umidip53, представленная карта составлена в программе Surfer, достаточно удобный графический модуль для построения изолиний и рельефа.

[ZavodilA]

есть разные программы: арквью, автокад, изитрейс, мэпинфо и т.д.
я в автокаде работаю

Андрей, вы в автокаде делаете изолинии? если не сложно поделитесь примером и методикой построения.

[olivinka]

подскажите каким программным обеспечением воспользоваться чтобы быстрее составить данные карты.

Surfer, лучше гисы. однако даже самая "умная" программа способна сделать критические ошибки, поэтому обязательно контролить, правильно выбрать метод построения изолиний и площадного распространения (ОВР или еще что). все зависит от конкретного случая.
бывают карты, где вообще факт. материал кружками отмечен - кружок, разделенный на сегменты означает степень загрязнения и т.д. И ничего, проходит как по маслу:)

[ZavodilA]

Surfer и гисы - это дополнительные платные программы. Хотелось бы осуществить задачу существующими программами (AutoCad).

[Ecolog-Julia]

Можно и с AutoCad, но муторно и дольше.
Для начала необходимо в Excel рассчитать значения концентраций каждого загрязняющего вещества в узлах сетки по данным инструментальных замеров проб почвы с учетом интерполяции расположения точек отбора проб.
Потом рассчитать координаты расположения изолиний 0.1, 0.2, 0.3, 0.4, 0.5, 0.6, 0.7 и т.д. до значения максимальной концентрации в доля ПДК загрязняющего вещества.
А потом зная координаты перенести все в AutoCad.

[ZavodilA]

Но ведь Civil автоматически строит горизонтали по полю точек. Возможно ли что-то подобно применить для построения изолиний

[Ecolog-Julia]

С программой AutoCAD Civil 3D не работала, но насколько я поняла из видеоролика, для построения изолиний необходимо все равно задать координаты точки, где ваша изолиния проходит.
А вообще можно использовать любой графический модуль, который может нарисовать рельеф. А еще лучше, чтоб этот программный модуль мог бы еще рассчитать и построить этот рельеф (изолинию), зная значения высоты (концентрации) в нескольких расчетных точках с известными координатами.

[Albert888]

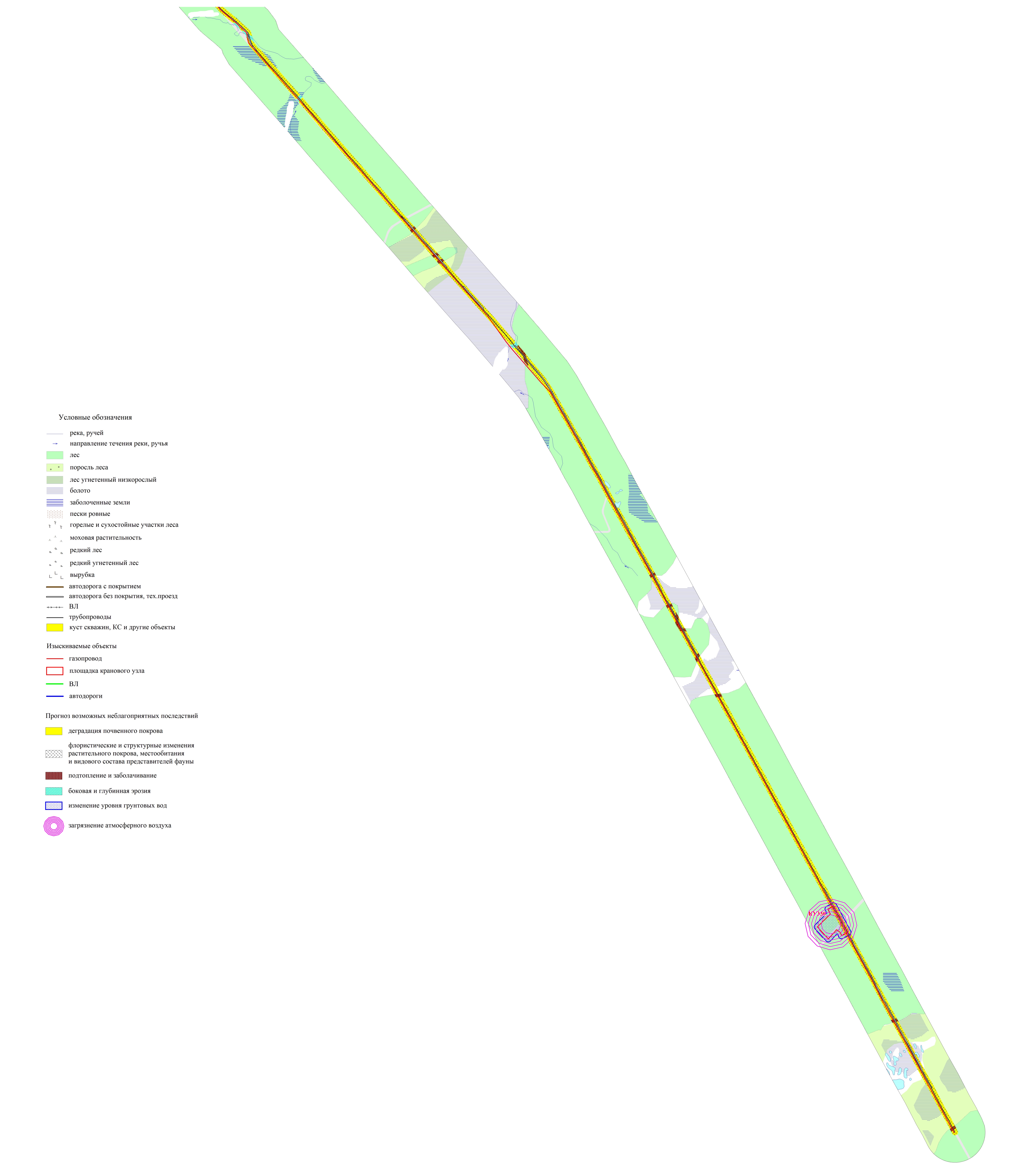

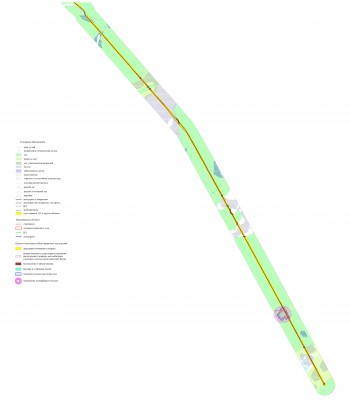

Вот пример карты прогнозируемого экологического состояния, может кому то пригодится.

[Yasva]

Но ведь Civil автоматически строит горизонтали по полю точек. Возможно ли что-то подобно применить для построения изолиний

AutoCAD на то и КАД, чтоб быть автоматизированной системой проектирования. Стройте 3D модели деталей, снимайте с них чертежи и выпускайте конструкторскую документацию, что там еще технологи делают... Использовать CAD в качестве ГИС то же самое, как использовать Photoshop вместо CAD. Сивил строит поверхности рельефа по результатам съемки, строит красный рельеф, считает насыпь/выемку и делает прочие хорошие, годные вещи. Использовать его для построения изолиний - это из пушки по воробьям. Используйте инструменты по назначению, вам нужна ГИС.

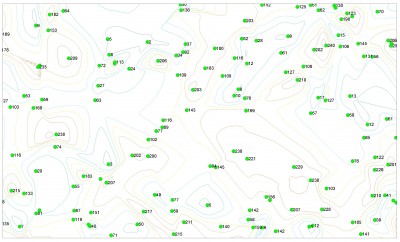

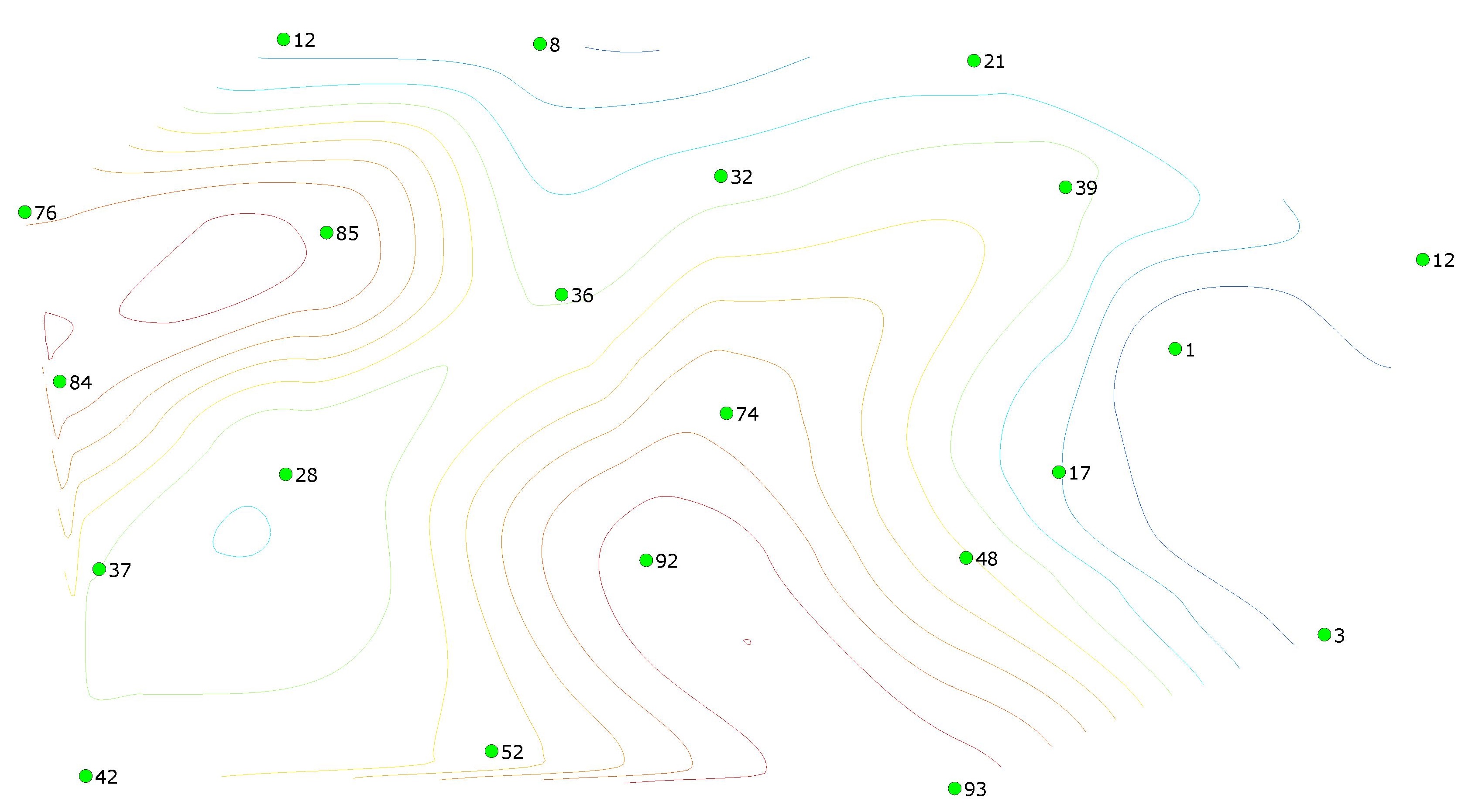

Результат 10-минутной работы в Vertical Mapper в MapInfo, раньше с этим модулем не работал

[vitalborov]

Товарищи, подключусь и я к вашей беседе.
Графику выполняю в основном в Surfer. Положительных моментов много и все задачи по графике для ИЭИ выполняет.
Что касаемо прогнозных карт, то вопрос весьма творческий. И всё зависит от того, как вы сумеете аргументировать вашу точку зрения и объяснить то, что отобразили на схеме.
Из собственной практики припоминаю отображение прогноза изменения растительности (злые земельщики и лесники попались) и путей миграции лося (куча вопросов от проектировщиков была, благо сидели в соседнем кабинете) в результате строительства ЛЭП.
Если с животными всё понятно, то вот определение возможного загрязнения ОС на этапе строительства вызвало определённое затруднение. Но спасло то, что это самое воздействие проектировщиками было определено настолько краткосрочным, насколько это возможно. Т.е. приехали, поставили вагоны, загнали технику, быстро всё сделали, уехали)))))
Однако, т.к. в районе ИЭИ пролётом и на ПМЖ ))) туча краснокнижных птичек, дабы минимизировать кол-во летальных исходов, а соответственно и успокоить беспокойного орнитолога, были предусмотрены птицезащитные устройства (точно также как и установка знаков на для зон возможного появления лосей).
Что же касаемо рыбы, то здесь исключительно повезло - ручей оказался периодечески появляющимся, с гуляющим руслом, промерзающий до дна.
В итоге всё свелось к карте прогнозируемого состояния растительных сообществ, а это уже к теме уроков ИЗО и прогулкам по объекту с сеточкой )))
