Графические материалы

[Радистка]

Эксперт сделал замечание о их отсутствии. Кому не жалко, скиньте для примера карты по современному экологическому состоянию и прогнозируемому экологическому состоянию. Хотелось бы знать на что ориентироваться.
Заранее благодарю! [smile]

[Ecolog-Julia]

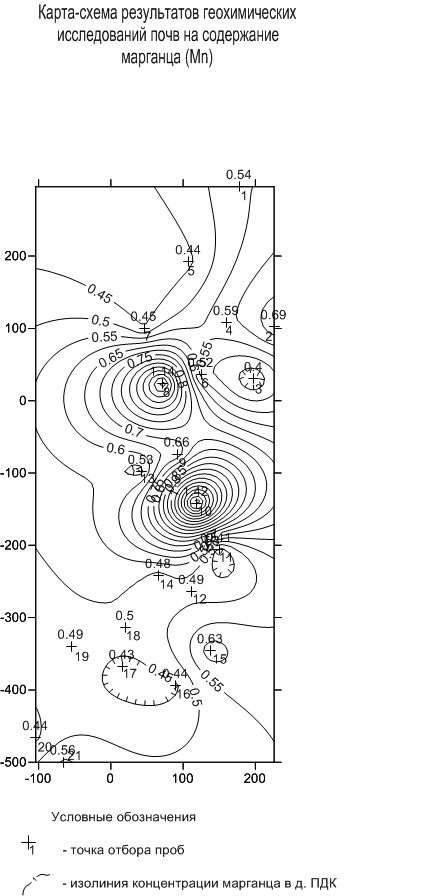

Карты экологического состояния допускается составлять как отдельно по каждому виду экосферы, так и общую карту. Вот ориентировочный пример карты результатов геохимического исследования почвы на содержание марганца. Примерно тоже самое необходимо по всем веществам и по всем экосферам, при желании можно все совместить и сделать общую карту экологического состояния.

[oocn5]

Эксперт сделал замечание о их отсутствии. Кому не жалко, скиньте для примера карты по современному экологическому состоянию и прогнозируемому экологическому состоянию. Хотелось бы знать на что ориентироваться.
Заранее благодарю! [smile]

А на что ссылается эксперт? и что за экспертиза? какой документации?
А самое интересное что такое "карты по ... прогнозируемому экологическому состоянию." Это как? с расчетами рассеивания? на стадии ИЭИ без выполненной ранее ОВОС? как это возможно?

[Ecolog-Julia]

Требует скорее всего федеральная ГЭЭ, а проект - ИЭИ. Представляете у меня тоже такое требовали на стадии ИЭИ, а ссылались на СНиП 11-02-96 п. 8.21 "Графическая часть технического отчета в зависимости от стадии проектирования и решаемых задач должна содержать: карту современного экологического состояния, карту прогнозируемого экологического состояния, карту экологического районирования, геоэкологические карты и схемы зоны воздействия объекта и прилегающей территории с учетом возможных путей миграции, аккумуляции и выноса загрязняющих веществ; карты фактического материала, а также ландшафтные, почвенно-растительные, лесо- и землеустроительные и другие вспомогательные картографические материалы", при этом согласно п. 8.18 "в разделе «Прогноз возможных неблагоприятных последствий» — уточнение, при необходимости, на основании прогнозных расчетов и моделирования характеристик ожидаемого загрязнения окружающей природной среды (по компонентам), уточнение границ, размеров и конфигурации зоны влияния, а также районов возможного распространения последствий намечаемой деятельности, включая последствия возможных аварий". И да эксперт на стадии ИЭИ уже желает видеть расчет рассеивания, ожидаемы уровень шума и прочие виды моделирования воздействия на окружающую среду.

[oocn5]

А кто нибудь такое на стадии ИЭИ когда нибудь делал? я вот что те не видел ни в одних изысканиях расетов рассеивания или чего подобного! ни в одних! Изыскатели откликнитесь!?!?!? вы готовы к такому повороту дел?

[Ecolog-Julia]

Готовы изыскатели или не готовы, но эксперт твердо стоял на своем, правда его больше интересовали карты результатов геохимического исследования почв, поэтому он ими и удовлетворился, а от карт рассеивания мы открестились и стрелки перевели на ПМ ООС, но если затребует то придется и карты рассеивания прикладывать, иначе не видать положительного экспертного заключения. Есть правда один момент, он видимо в экосфере воздуха не являлся специалистом, поэтому и замечаний к этому разделу ПМ ООС (выполнен был другой организацией) не предъявлял, сделал только замечание об отсутствии расчетов уровня шума и конечно же по почвам.

[андрей59]

у нас в отчетах присутствует карта современного экологического состояния территории изысканий, на которой отображены: точки отбора проб, результаты геохимических анализов компонентов природной среды с выноской только по превышением ПДК, водоохранные зоны водотоков, а также различные экологические ограничения при их наличии - ни разу вопросов не было
забыл добавить - что по какому-то объекту проектировщики хотели видеть карты изолиний по каждому загрязняющему элементу

[oocn5]

Но карты современного состояния еще как то можно требовать от изыскателей, но как изыскатель может получить карту прогнозируемого состояния?

[skif]

Это действительно интересный вопрос, и так как эксперт ссылается на нормативные документы придется делать эту карту. Процесс создания подобной карты очень и очень творческий, поэтому каждый видит результат по-своему. Лично я, для создания такой карты за основу брал карту поверхностного стока участка, на карте стока отчетливо вырисовываются локальные водосбор и водоразделы. По данным поверхностного стока можно спрогнозировать развитие таких опасных экзогенных геологических процессов, как заболачивание и подтопление. Так же в локальные понижения рельефа будет происходить намыв загрязняющих веществ с поверхности почв.
По данным инженерно геологических изысканий можно оценить защищенность грунтовых вод от загрязнения на исследуемом участке, и отобразить это на карте. Вот как то так. Думаю для эксперта должно быть достаточно.

[oocn5]

Вы последний из, ну или первый из всех )))Но вы описали только воду, да и то без учета прогнозируемых выпусков (заборов) т.к. их местоположение может быть определено только в проекте..
А вопрос что делать с остальными средами??? атмосферное загрязнений, шум, отходы .... тут то какие выходы? брать по аналогам?
