"Инвентаризация", расчет эффективного диаметра

[SergeyU]

Уважаемые разработчики, поясните пожалуйста, каким образом в программе Инвентаризация 2 происходит пересчет эффективного диаметра (Дэ) при занесении прямоугольного сечения. в ОНД-86 предложена формула Дэ=2*a*b/(a+b) а результат расчетов "вручную" не совпадает, с реализованным в программе.

[Вадим Зыков]

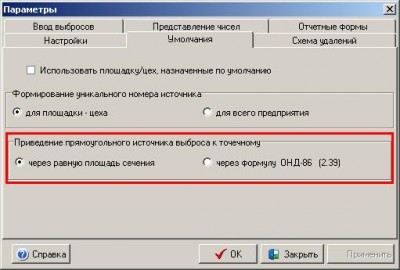

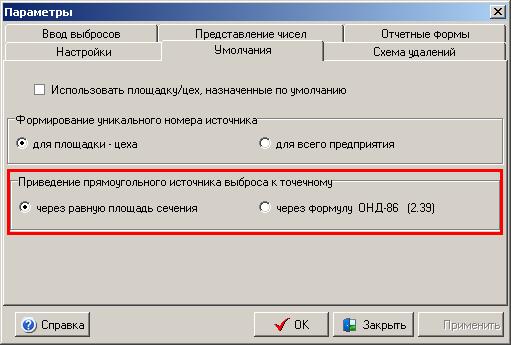

В программу "Инвентаризация" вер. 2.х была добавлена специальная настройка на этот счет.

Спойлер

расчет эффективного диаметра

[Ласточка88]

Добрый день, коллеги! помогите разобраться...как правильно забивать в программу Инвентаризация (ПДВ, УПРЗА) диаметр, объем ГВС и концентрацию при инструментальных замерах.
Согласно п. 5.4 Приказа МПР № 273, диаметр D, температура газов T и расход V, то есть при реальных (рабочих условиях).
Согласно п. 5.16 Приказа МПР № 273, расчет рассеивания выбросов для источников с прямоугольным устьем производится при значениях D=Dэ и V=Vэ.
В протоколе при замере пробы определяется скорость потока, давление, температура, влажность, линейный размер газохода, эти значения соответствуют реальных условиям. Потом по ГОСТу лаборатория выполняет пересчет расхода ГВС и концентрации ЗВ на нормальные условия, то есть в протоколе V м3/с (н.у) и С мг/м3 (н.у), что соответствует п. 23 Приказа МПР № 871.
В таблице 2.1 Приказа МПР № 871 документирование результатов замеров необходимо указывать объемный расход при фактических условиях и при нормальных.
Что в итоге забиваем в программу?
диаметр – Dэ (программа считает сама по размерам устья (длина, ширина)
температура – берем из протокола (фактическую)
скорость ГВС – берем из протокола (фактическую), программа сама рассчитывает Vгвс = Vэ.
Расход ГВС (V) из протокола не берем, потому что там при нормальных условиях.
Концентрация – программа считает сама, учитывая, что в программе забито скорость из протокола, концентрация получается при реальных условиях ?
в программе столбец называется – концентрация при н.у, но она не совпадает с протоколом. В настройках программы можно отменить пересчет.
Концентрация должна совпадать в программе и протоколе? На что ориентироваться?
