ШХ трансформаторов

Сообщение АлександраNNN » 18 ноя 2013, 06:36

Выкопировка из каталога продукции Минского электротехнического завода им. В. И. Козлова "Силовые трансформаторы" с шумовыми характеристиками трансформаторов.
Ссылка на ЯД
Вложения
Шум, трансформаторы.7z
(2.85 МБ) 1220 скачиваний


Аватара пользователя

Автор темы
АлександраNNN

Медаль за развитие Медаль за помощь
Заслуженный эколог
Сообщения: 271
Зарегистрирован: 11 авг 2010, 06:07
Награды: 3
Откуда: Красноярск
Благодарил (а): 86 раз
Поблагодарили: 66 раз

Re: ШХ трансформаторов

Сообщение АлександраNNN » 05 дек 2013, 10:33

К сообщению выше: Lpa, дБ(А) - уровень звукового давления, используется для описания уровня шумности работы электроагрегата с приводом от двигателя внутреннего сгорания. В каталоге не нашла про расстояние, но в разных источниках пишут, что сейчас производители чаще всего мерят на расстоянии 7 м. Нормы Европейского Союза требуют, чтобы звуковая мощность LWA электроагрегатов мощностью более 2 кВА (при уровне нагрузки 75% от максимальной) не превышала 97дБА, что на расстоянии 7м от двигателя агрегата соответствует звуковому давлению LpA (7) = 72 дБА. Lpa, приведенные в каталоге примерно соответствуют уровням, если бы их мерили на расстоянии 7 м.
La с палочкой, дБ(А) - уровень звука, палочка сверху в физике означает среднее значение, т.е. скорее всего по двум и более измерениям.


zakamsk

Медаль за развитие Медаль за помощь
Заслуженный эколог
Сообщения: 1123
Зарегистрирован: 25 дек 2006, 19:02
Награды: 5
Откуда: КАМСКИЙ КРАЙ
Благодарил (а): 15 раз
Поблагодарили: 219 раз
Контактная информация:

Re: ШХ трансформаторов

Сообщение zakamsk » 05 дек 2013, 14:19

ПосмотрИте ГОСТ 12.2.024-87 "Шум. Трансформаторы силовые масляные. Нормы и методы контроля".
В нём написано: "В качестве нормируемой величины шумовой характеристики по ГОСТ 23941-79 принят корректированный уровень звуковой мощности трансформатора.
Обозначение - LPA.

Аватара пользователя

Лёха

Главврач Медаль за развитие Орден за помощь Звезда за помощь Медаль за помощь
Модератор
Сообщения: 4142
Зарегистрирован: 18 июн 2010, 19:46
Награды: 9
Откуда: с. Кручи
Благодарил (а): 795 раз
Поблагодарили: 1493 раза

Re: ШХ трансформаторов

Сообщение Лёха » 28 мар 2014, 12:05

Лазароиу Д.Ф., Бикир Н. Шум электрических машин и трансформаторов М.: Энергия, 1973. - 271 с., ил.
В книге рассматриваются источники вибрации и шума электрических машин и трансформаторов, влияние их на человека и промышленные установки; способы борьбы с шумом и вибрациями. Освещены вопросы физических свойств акустического поля, физиологических свойств звуков и вибраций, методы анализа и измерения шума и вибраций, а также борьбы с ними.
Книга предназначена для инженеров, техников и студентов-электромехаников.
Физические особенности акустического поля.
Физиологические особенности звуков и вибраций.
Методы и оборудование для измерения шума и вибраций.
Шум вращающихся электрических машин.
Шум трансформаторов.
Tabhair fear chuige a bhfuil sé beo fiú, agus beidh sé in ann maireachtáil in aon staid

Аватара пользователя

masm0

Шаман физических воздействий Звезда за развитие Орден за помощь Звезда за помощь Медаль за порядок
Модератор
Сообщения: 2290
Зарегистрирован: 10 сен 2008, 09:41
Награды: 10
Откуда: Ленинград
Благодарил (а): 580 раз
Поблагодарили: 1253 раза
Контактная информация:

Re: ШХ трансформаторов

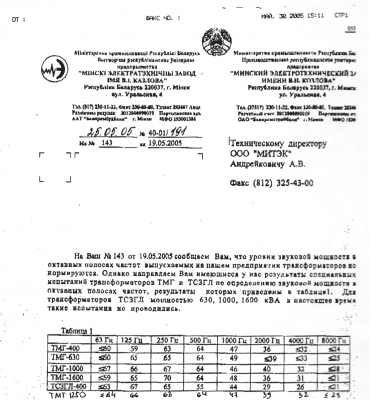

Сообщение masm0 » 29 сен 2014, 17:25



Аватара пользователя

ro_

Медаль за помощь
Заслуженный эколог
Сообщения: 2379
Зарегистрирован: 17 апр 2006, 21:12
Награды: 2
Благодарил (а): 383 раза
Поблагодарили: 147 раз
Контактная информация:

Re: ШХ трансформаторов

Сообщение ro_ » 29 сен 2014, 18:58

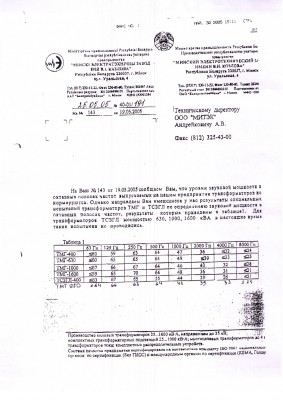

masm0, просьба подгрузить письмо в полном объеме, а то, вид у него, какой-то неоконченный.

Аватара пользователя

masm0

Шаман физических воздействий Звезда за развитие Орден за помощь Звезда за помощь Медаль за порядок
Модератор
Сообщения: 2290
Зарегистрирован: 10 сен 2008, 09:41
Награды: 10
Откуда: Ленинград
Благодарил (а): 580 раз
Поблагодарили: 1253 раза
Контактная информация:

Re: ШХ трансформаторов

Сообщение masm0 » 29 сен 2014, 19:00

ro_, у меня только в таком виде. В экспертизах прокатывало.

Аватара пользователя

sveta-eko

Медаль за развитие Звезда за помощь Медаль за помощь
Модератор
Сообщения: 908
Зарегистрирован: 20 май 2010, 00:06
Награды: 5
Благодарил (а): 97 раз
Поблагодарили: 377 раз

Re: ШХ трансформаторов

Сообщение sveta-eko » 29 сен 2014, 21:18

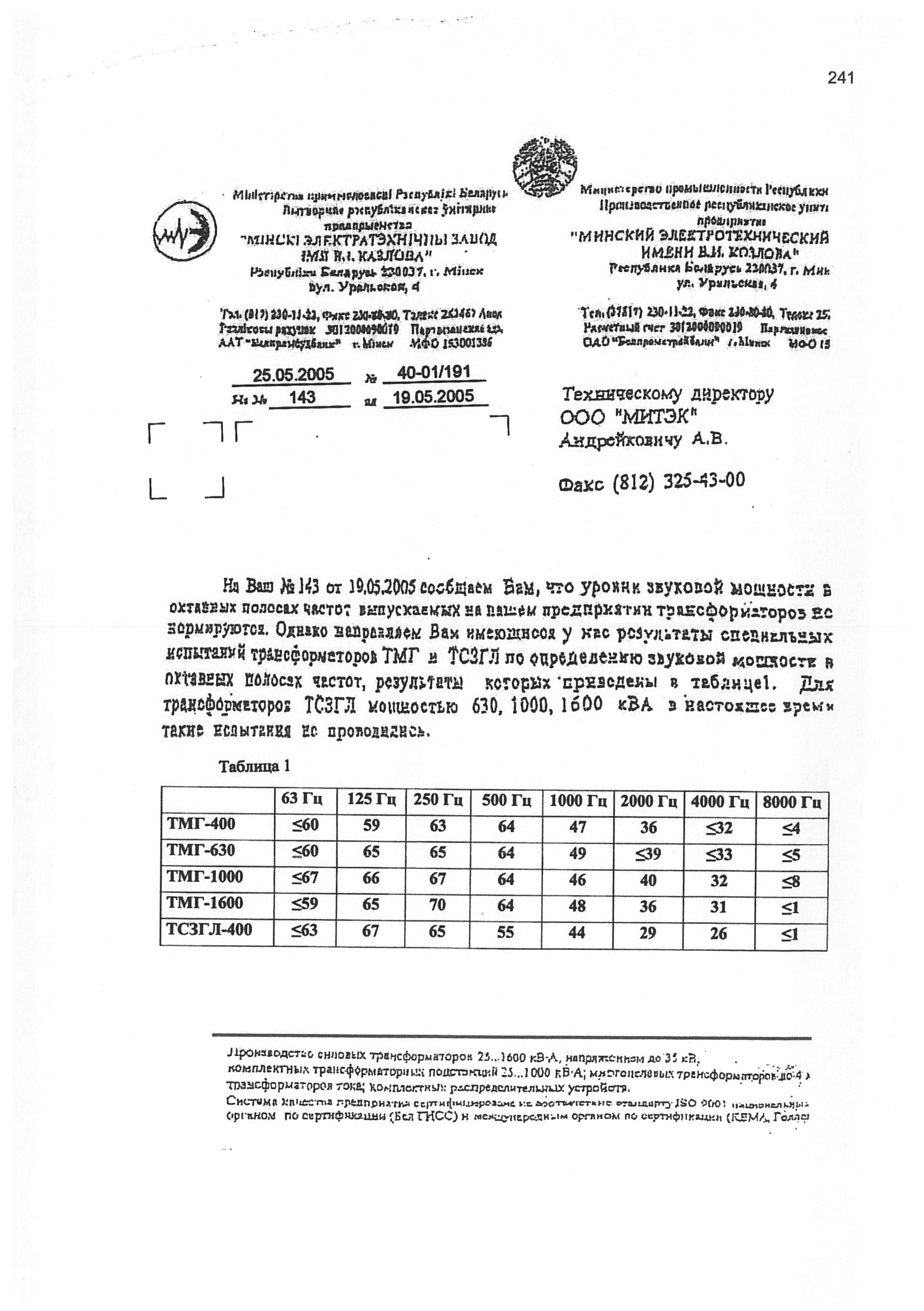

ro_ писал(а):masm0, просьба подгрузить письмо в полном объеме, а то, вид у него, какой-то неоконченный.
Вложения
ШХ трансформаторов.jpg

Аватара пользователя

masm0

Шаман физических воздействий Звезда за развитие Орден за помощь Звезда за помощь Медаль за порядок
Модератор
Сообщения: 2290
Зарегистрирован: 10 сен 2008, 09:41
Награды: 10
Откуда: Ленинград
Благодарил (а): 580 раз
Поблагодарили: 1253 раза
Контактная информация:

Re: ШХ трансформаторов

Сообщение masm0 » 29 сен 2014, 22:13

Светик, спасип. Но по-моему, твой вариант похож на липу, так как наклон шрифта и его качество в теле письма не соответствуют идеально ровной таблице, приведенной ниже. Это же очевидно, что кто-то криворукий подправлял оригинальную справку. Видно невооруженным глазом. Имеем дело с очередным фотожопных дел мастером... И цифры в твоей справке не соответствуют оригинальным. На частоте 8k не может быть 1 дБ.

Если руки растут из одного места, то даже не надо пытаться подделывать справки.

Аватара пользователя

ZavodilA

Медаль за помощь
Интеграл-Клуб
Сообщения: 325
Зарегистрирован: 16 июл 2008, 12:59
Награды: 1
Откуда: Санкт-Петербург
Благодарил (а): 114 раз
Поблагодарили: 54 раза

Re: ШХ трансформаторов

Сообщение ZavodilA » 30 сен 2014, 07:14

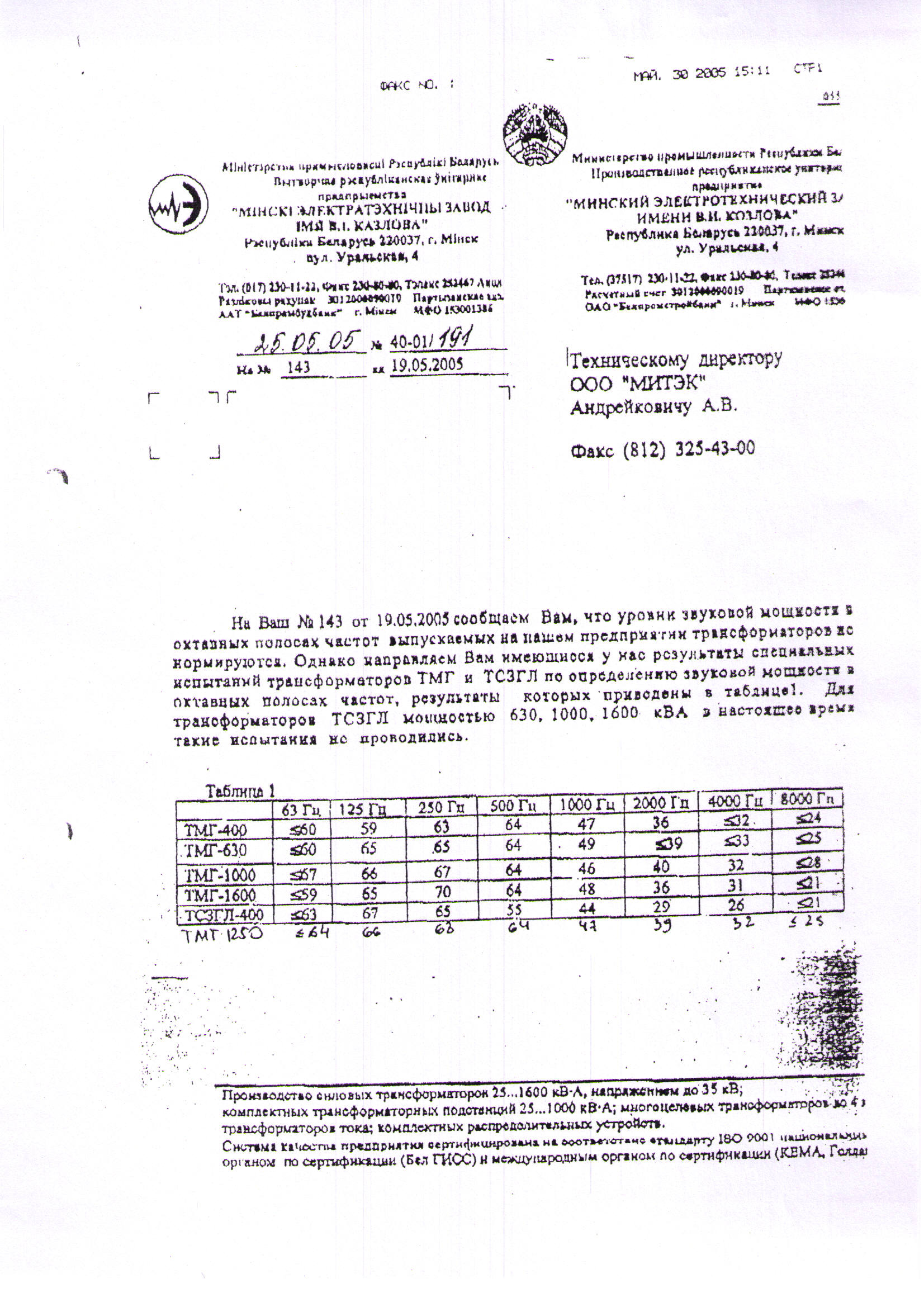

Вот таким же протоколом поделились со мной во ФГУЗе СПб.
