Программа расчета шума СНиП 23-03-2003 и ГОСТ 31295.2-2005

Сообщение Вадим Зыков »

"Эколог-Шум" 2
Эколог-Шум 2.0
Эколог-Шум 2.0
Программа предназначена для расчета распространения внешнего шума на территории.
В программе реализован актуализированный СНиП 23-03-2003 (СП 51.13330.2011), ГОСТ 31295.2-2005!

Единый реестр российских программ для электронных вычислительных машин и баз данных

Актуальные релизы программ
2.0.1.4780 (от 21.09.2017)
2.1.1.4780 (от 21.09.2017)
2.2.1.4780 (от 21.09.2017)
2.3.1.5632 (07.05.2019)
2.4.0.5646 (20.06.2019)
лог релизов

Руководства пользователя (pdf формат, размер 4,06 Мб.)

Программа протестирована на Windows 7, Windows 10

Программа может быть использована при читать дальше »
проведении проектных работ по размещению новых объектов с учётом существующей градостроительной ситуации и оценке влияния шума существующих объектов на окружающую среду. Расчет шумового воздействия от совокупности источников в любой точке выполняется с учетом дифракции и отражения звука препятствиями в соответствии с существующими методиками. Результатом расчетов являются уровни звукового давления в октавных полосах со среднегеометрическими частотами 31.5 – 8000 Гц, а также уровни звука La. Информация представляется как в табличном виде, так и на цветной шумовой карте.

Спойлер
* Оценка шумового воздействия на территориях, прилегающих к промышленным предприятиям и транспортным магистралям;
* Разработка и оценка эффективности шумозащитных мероприятий;
* Определение санитарно-защитных зон по фактору шума проектируемых и существующих предприятий;
* Экологический аудит промышленных, коммунальных и транспортных предприятий по фактору промышленного и транспортного шума.
Особенности программы "Эколог-Шум"
* Графический интерфейс программы "Эколог-Шум" позволяет заносить, просматривать и редактировать все данные, описывающие объекты, относящиеся к расчету шума (источники шума, препятствия, расчетные точки и площадки и т.д.), одновременно в табличной форме и на карте. Предусмотрены также инструменты редактирования карт, в том числе и с использованием графической подложки. Возможно использование карт, подготовленных ранее в формате "Эколог".
* Расчет проводится от точечных, линейных и объемных источников шума. Для удобства заполнения характеристик источников предусмотрен справочник шумовых характеристик источников шума, который может пополняться пользователем. Для некоторых видов источников шума предусмотрены специализированные методики, определяющие шумовые характеристики, например, "Расчет шума от транспортных потоков" и "Расчет уровня внешнего шума систем вентиляции".
* В расчете учитываются препятствия шума. Для удобства заполнения характеристик препятствий предусмотрен справочник звукопоглощающих и звукоотражающих свойств материалов, который может пополняться пользователем.
* Расчет производится по расчетным точкам, по полю (расчетной площадке) с заданным шагом, а также по точкам на границе особых зон (охранной, промышленной, санитарно-защитной и жилой). Расчет может производиться на любой высоте.
Существует два варианта программы:
Спойлер
Полноценная программа расчета распространения внешнего шума
Спойлер
По сравнению с вариантом "Базовый" обладает дополнительными возможностями графического блока. Импорт/Экспорт файлов подготовленных в ГИС программах (AUTOCAD (*.DXF), MapInfo (MID/MIF), ArcInfo (*.SHP))
Спойлер
Спойлер
Презентация в виде jpg картинок размешена в нашей группе Вконтакте
Спойлер
* Реализован актуализированный СНиП 23-03-2003;
* Препятствия любой конфигурации;
* Новый механизм работы с отсканированными подложками;

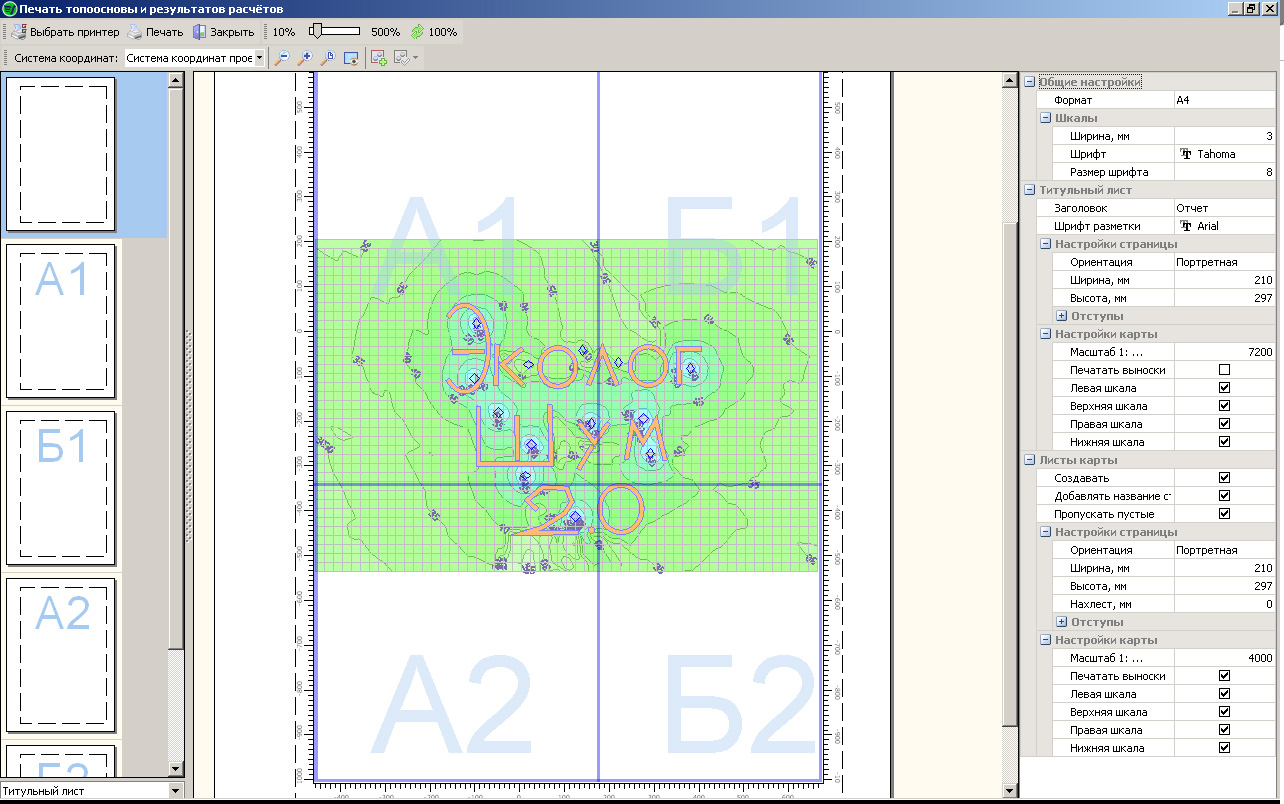

* Новый механизм печати отчетов;
* Экспертный расчет для точечных источников;
* Новые возможности работы с выносками;
* Новые возможности работы с полигонами;

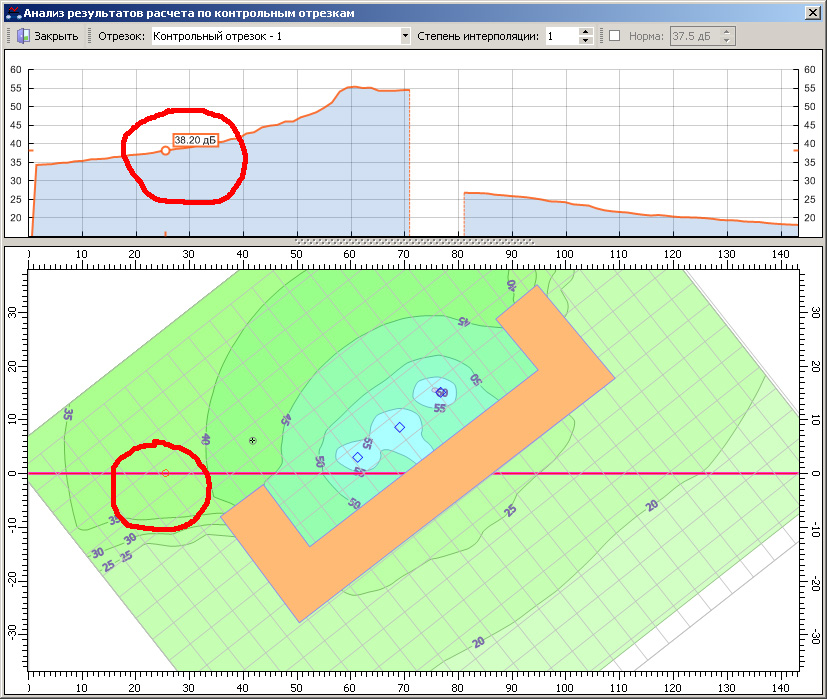

* Новые возможности при работе с контрольными отрезками;
* Гибкая настройка отображения результатов;
* Полноценная работа режима отката действий;
* Стабильность работы программы
Спойлер
* Учет областей звукоизоляциии звукопоглощения;
* Учет затухания звука согласно формулам ГОСТ 31295.2-2005;
* Из-за влияния поверхности земли (твердая, пористая, смешанная);
* При распространении звука через листву;
* При распространении звука через промышленные зоны;
* Повышение стабильности и скорости работы программы;
* Возможность слияния двух проектов (только в варианте "Стандарт");
* Возможность работы с данными по сети (только в варианте «Стандарт»);
* Возможность копирования объектов между слоями (только в варианте "Стандарт").
Спойлер
* Использование блока построения СЗЗ с учетом нормативов шума;
* Возможность создавать полупрозрачные слои;
* Возможность работы с несколькими вариантами расчетов;
* Легенда по расчётам;
* Упрощение фигур.
Спойлер
* Расчет вкладов;
* Учёт источников непостоянного шума и времени работы источника;
* Полноценная печать легенды;
Спойлер
* 3D-графика. Просмотр карты шума в 3D. Импорт 3D-объектов, их использование как препятствий распространению шума;
*занесение рельефа и учет его влияния на распространение шума.
Спойлер
Спойлер
Программы на сайте:
"Эколог-Шум" 2.4, вариант "Базовый"
"Эколог-Шум" 2.4, вариант "Стандарт"

Пожелания к новой версии программы

Прежде чем создавать новый пост или тему, ознакомьтесь, пожалуйста, с уже имеющейся информацией на форуме.
В этой теме будут собираться основные моменты, которые уже разобраны.
Часто задаваемые вопросы:


1.
Спойлер
Теперь после проведения расчета распространения звуковой волны нужно выбрать частоту, по который вы хотите, что бы программа построила карту. Выпадающий список частот находится в нижнем правом углу под областью карты
2. Выделение объектов для редактирования
3. Конвертация проектов выполненных в "Эколог-Шум" вер. 1.0
4. Работа с выносками
5. Импорт справочных данных из "Эколог-Шум" вер. 1.0
6. Системы координат
7. Сохранение карты в файл JPG, TIF, PDF и т.д.)
8. Справочник шумовых характеристик

Мы благодарим всех форумчан, принявших активное участие в бета-тестировании программы: ro_, serge_vw, masm0, aartemy, michael84 и др.
Интегрируй форум в Яндекс
P.S. Вопросы по работе с программами или выбору программ прошу писать либо на форуме в соответствующих темах, либо по электронной почте. В ЛС на такие вопросы не отвечаю. Прошу понять правильно.
